六个维度打造中国特色的智能工厂

导读：如何打造中国特色的智能工厂？从哪几个方面入手？智能做成什么程度？

文丨兰光创新董事长 朱铎先

智能工厂的建设原则

经过深入研究工业4.0、中国制造2025等战略，结合十多年数字化车间建设的经验，兰光创新认为，制造企业应以中国制造2025为宗旨，以两化深度融合为突破口，参考德国工业4.0中的智能工厂模式及美国GE工业互联网等先进理念，结合企业实际情况，以人为本，建设“设备自动化、人员高效化、管理信息化”的中国特色的智能工厂。

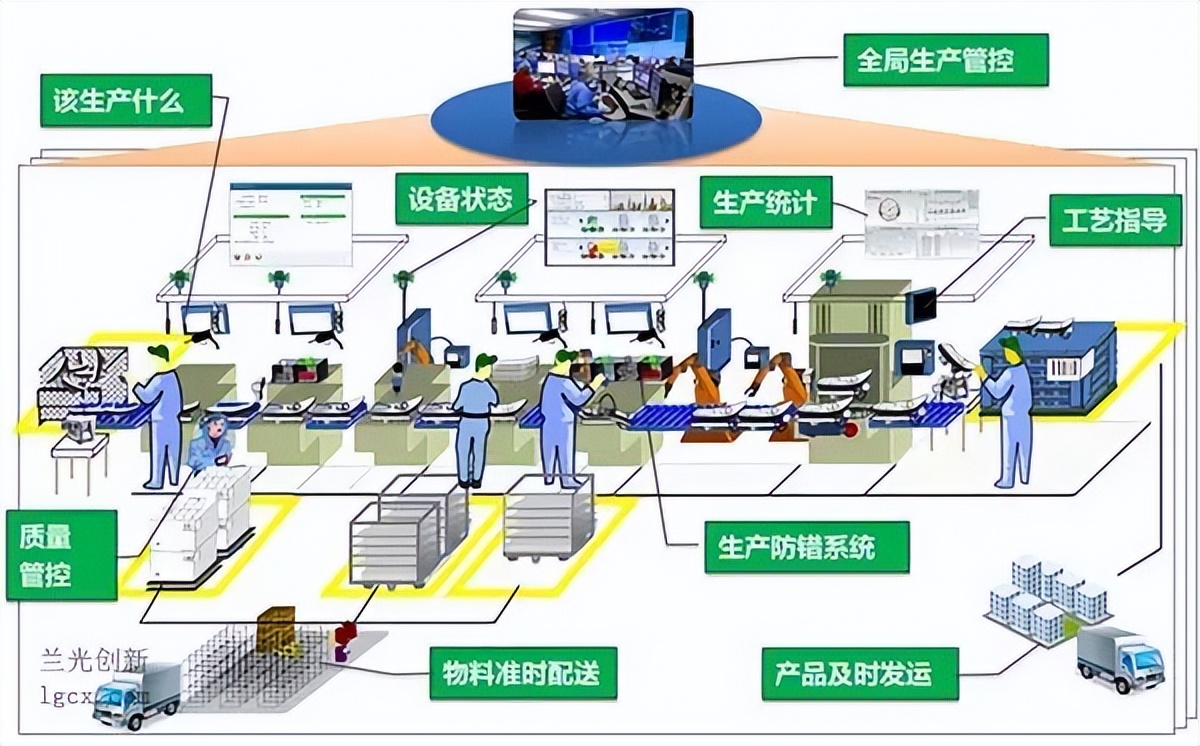

▲典型的智能工厂示意图

① 智能工厂的实施广度

我们可以参考德国工业4.0中对“智能工厂”的定义：重点研究智能化生产系统及过程，以及网络化分布式生产设施的实现。前半句“智能化生产系统及过程”，是说除了包括智能化的机床、机器人等生产设施以外，还包括对生产过程的智能化管控，站在信息化的角度，就是智能化的MES制造执行系统。而后半句：“以及网络分布式生产设施的实现”，是指将生产所用的生产设施(如机床、热处理设备、机器人、AGV、测量测试等各种数字化设备)，进行互联互通、智能化的管理，实现信息化系统与物理系统的深度融合。目前很多企业实施的DNC/MDC(设备联网、设备监控系统)是其重要的基础。

② 智能工厂的实施深度

按照工业4.0战略的描述，理想状态的智能制造是一种高度自动化、高度信息化、高度网络化的生产模式，工厂内人、机、料自主协同，自组织、高效运转;工厂间，通过端对端集成、横向集成，实现了价值链的共享、协作，效率、成本、质量、个性化都得到了质的飞跃。

对于中国制造企业而言，现在恰逢“三期交叠”的困难期，企业希望既要符合工业4.0或者是中国制造2025的发展方向，又要投资小、见效快、确保成功率，如何在两者之间平衡，是一个很现实、也很重要的问题。

兰光创新认为，在本次智能化制造的革命中，企业一定要“着眼长远、立足当下”。既要符合工业4.0 的理念，体现出其主要特点，又要本着务实的原则实施工业4.0战略。比如，要汲取以前CIMS实施的经验与教训，不要过于理想化，不要过多强调自组织、自学习、自执行等高难度的智能技术，企业不是突破什么关键智能制造技术的研究单位，而是以创造效益为根本目的，要总体规划、分步实施，以效益为驱动，确保成功率。在自动化的基础上，实现信息化、网络化，在管理方面深挖潜力，充分发挥人的作用，构建具有适度智能的数字化、网络化、高效化、个性化的智能生产模式，切实做到明显的“提质增效”。并以量化为指标，循序渐进，全面提升企业的竞争力。假如通过3年时间，能将设备利用率提高100%，兰光创新认为就极有可能“确保企业的未来”，这些作法就是符合工业4.0战略思想的。

③ 建设智能工厂要有全局的、系统的思想

最近，与制造企业进行有关智能工厂方面的交流时，看到生产效率与日本、欧美国家等发达国家的巨大差距后，很多管理者往往着急地说，我要再买些机器人加强自动化，或者说我要加强考核，让工人提高效率。

兰光创新认为，认识到自己与别人的差距，并有决心去行动、去改变，这是非常值得肯定的事情，但智能工厂是个系统工程，而不是从某个单一环节上就能解决的，光靠购买大量的设备或者仅对工人加强管理，对整体而言效果是有限的。试想一下：

如果生产计划都不准确，排产结果都是延期的，你怎么能够让工人保证按期交货?如果生产计划都是不科学的，本身就存在大量的等待时间，企业又怎么能怪工人不努力?

生产过程中，操作工与刀具、物料等生产准备人员本来就是并行协同的关系，如果一直延续以前串行的工作模式，出现“操作者很忙，机床很闲”的局面是在所难免的，单个工人身上已经很难挖掘潜力了，必须从生产流程、组织管理上进行优化管理;

还比如，如果信息化系统与生产设备脱节，不能充分发挥高端设备数字化通讯、自动采集等方面的优势，所有的工作还靠人工输入，又怎么能保证数据的实时性、准确性、客观性?没有这些数据的支撑，又怎么能及时获知生产信息，及时作出科学的管理决策?

如果不能对物料、刀具、量具、夹具等生产资源进行精益化的管控，不是积压就是短缺，这种粗放型的管理又如何能保证生产效率的提升与成本的降低?

前面也讲过，数据就是企业的财富，没有良好的信息化管理系统，没有自动化的数据采集系统，没有智能化的大数据分析，没有形象直观的展示系统，这些数据就白白丢失掉了，企业永远只能处于凭经验、拍脑袋的粗放型管理状态。

兰光创新认为，企业在智能工厂建设时一定要从全局思考，打造一个全面的、有体系的智能工厂管理系统，从各个方面进行优化、挖掘潜力，最大程度地提升企业的生产效率及管理水平。

六个维度打造中国特色的智能工厂

• 如何打造中国特色智能工厂？
• 从哪几个方面入手？
• 智能做成什么程度？

针对这些企业关心的问题，兰光创新在领先的智能工厂整体解决方案的基础上，结合工业4.0等先进理念，在国内首次提出了 “六维智能理论”，即要从6个维度的“智能”打造中国特色的智能工厂：智能计划排产、智能生产过程协同、智能设备互联互通、智能生产资源管控、智能质量过程控制、智能大数据分析与决策支持。

该理论分别从计划源头、过程协同、设备底层、资源优化、质量控制、决策支持等6个方面着手，实现全面的精细化、精准化、自动化、信息化、网络化的智能化管理与控制，既很好地符合了德国智能工厂的定义，又能与美国工业互联网、以及中国制造2025等理念完全吻合。

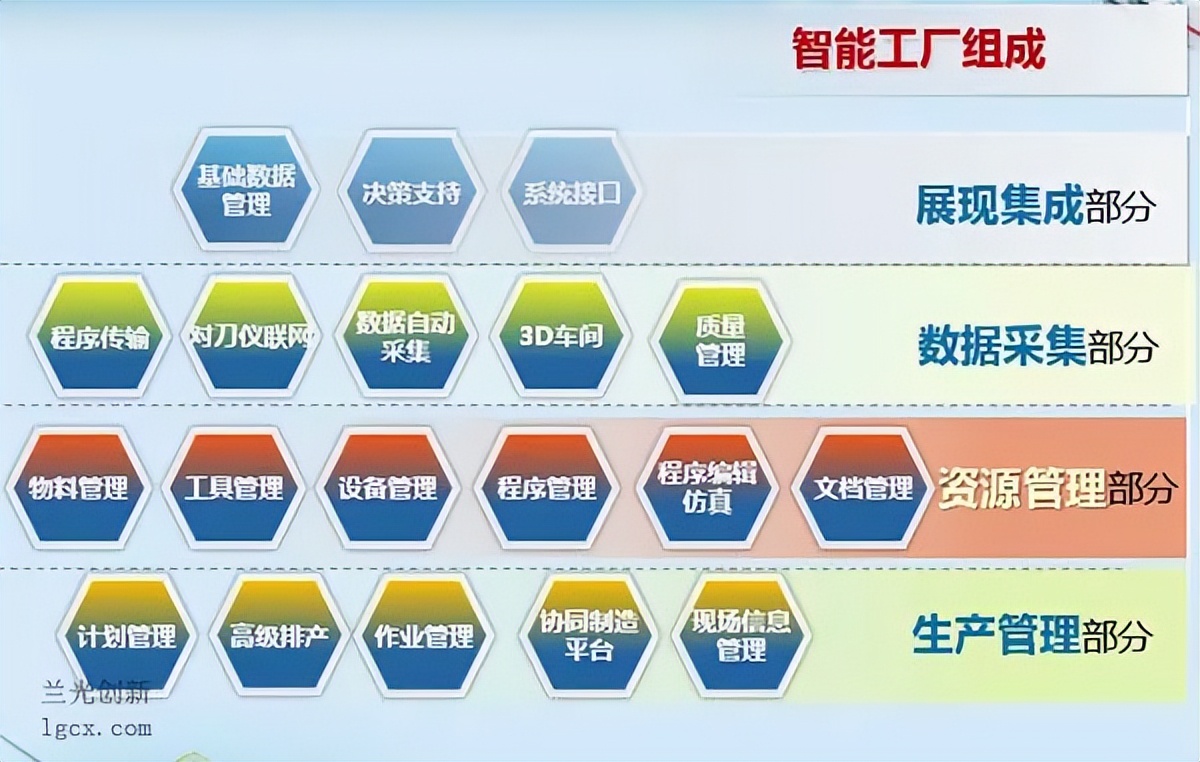

▲全模块的兰光智能工厂

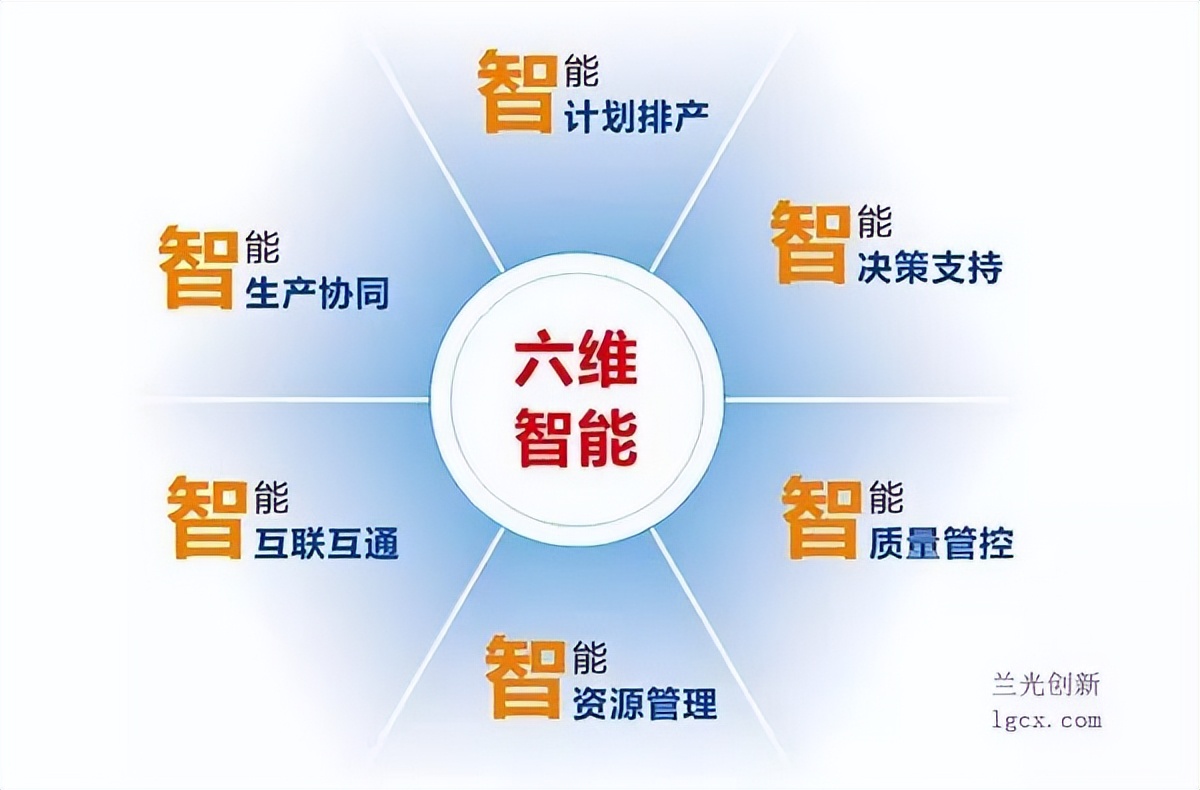

▲“6维智能工厂”理论

下面，简单地介绍一下这6个智能：

1

智能计划排产

首先从计划源头上确保计划的科学化、精准化。通过集成，从ERP等上游系统读取主生产计划后，利用APS进行自动排产，按交货期、精益生产、生产周期、最优库存、同一装夹优先、已投产订单优先等多种高级排产算法，自动生成的生产计划可准确到每一道工序、每一台设备、每一分钟，并使交货期最短、生产效率最高、生产最均衡化。这是对整个生产过程进行科学的源头与基础。

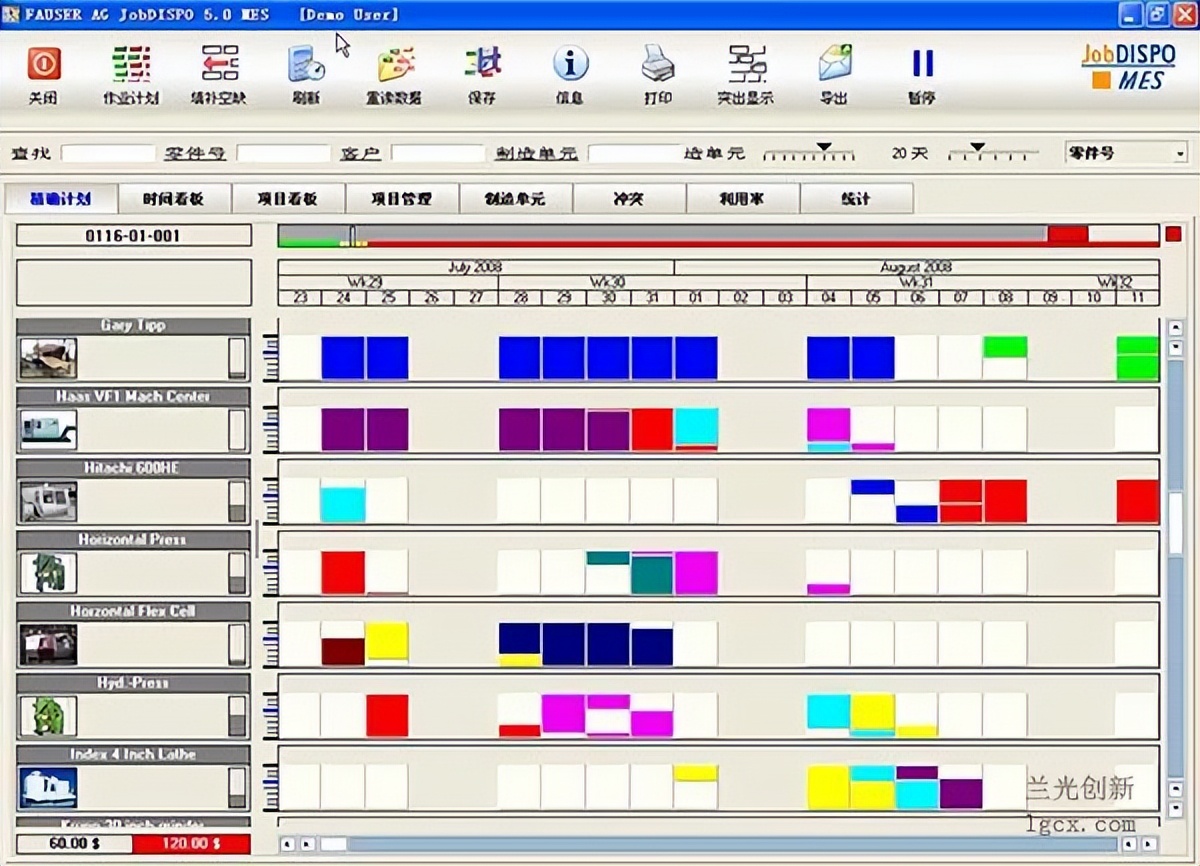

▲图形化的JobDISPO APS高级排产

2

智能生产过程协同

为避免贵重的生产设备因操作工忙于找刀、找料、检验等辅助工作而造成设备有效利用率低的情况，企业要从生产准备过程上，实现物料、刀具、工装、工艺等的并行协同准备，实现车间级的协同制造，可明显提升机床的有效利用率。

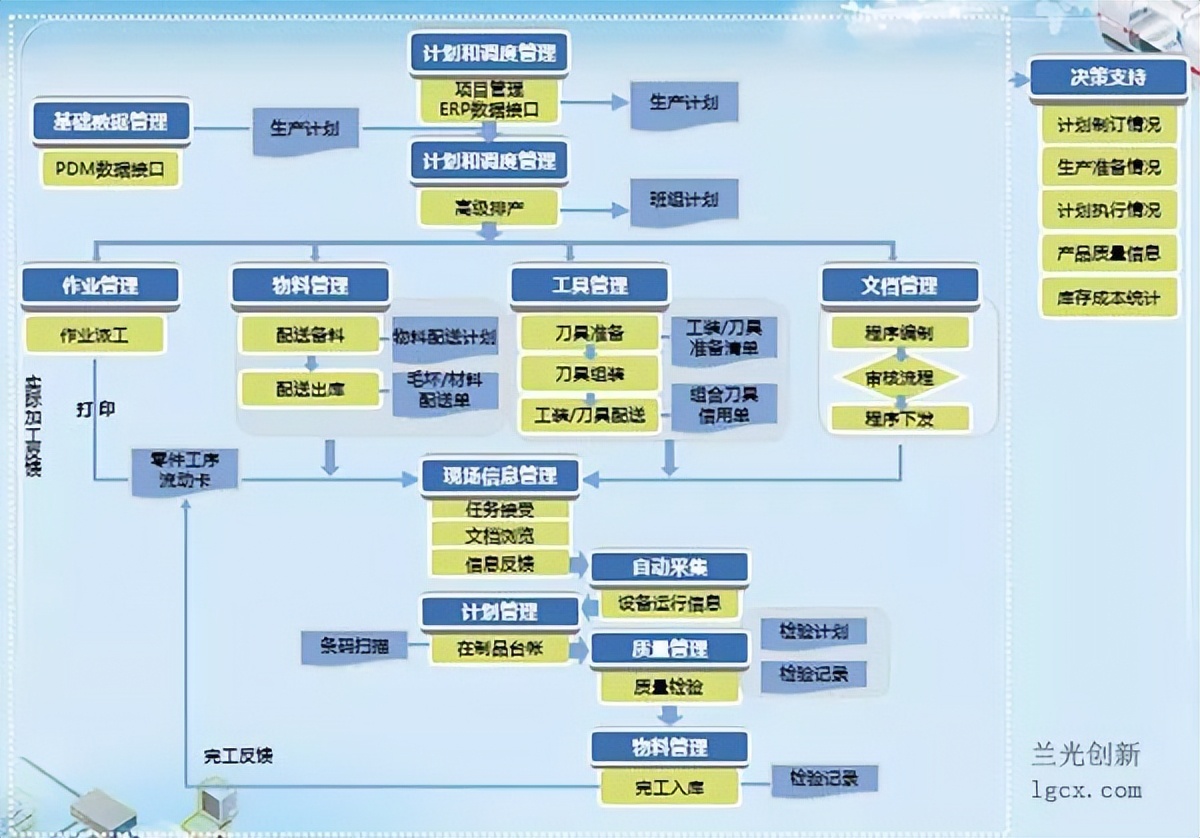

▲智能的生产过程协同

还比如，随着3D模型的普及，在生产过程中实现以3D模型为载体的信息共享，将CATIA、PRO/E、NX等多种数据格式的3D图形、工艺直接下发到现场，做到生产过程的无纸化，也可明显减少图纸转化与看图的时间，提升工人的劳动效率。

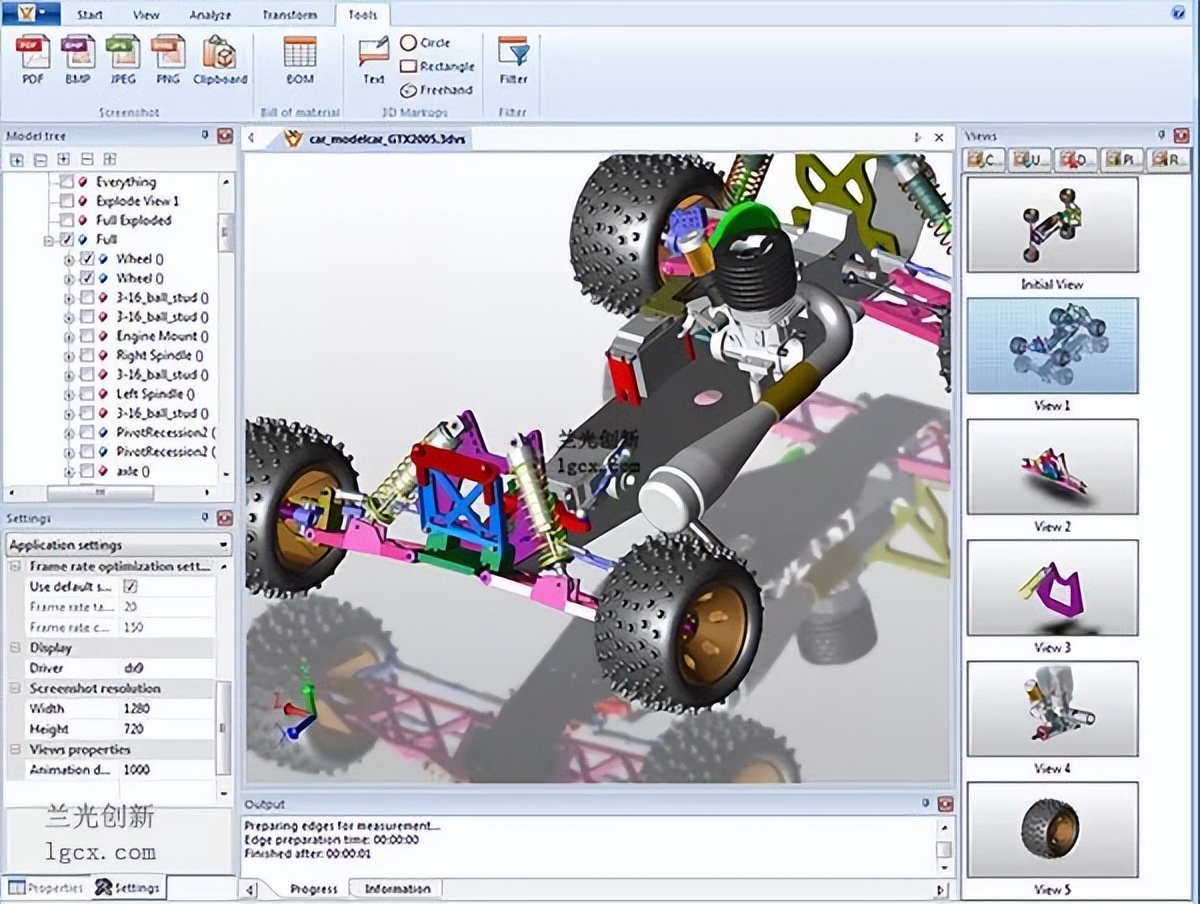

▲3D Viewstation可视化

在智能制造中的应用

3

智能的设备互联互通

无论是工业4.0、工业互联网、还是中国制造2025，其实质都是以CPS赛博物理系统为核心，通过信息化与生产设备等物理实体的深度融合，实现智能制造的生产模式。对企业来讲，将那些贵重的数控设备、机器人、自动化生产线等数字化设备，通过DNC/MDC的机床联网、数据采集、大数据分析、可视化展现、智能决策等功能，实现数字化生产设备的分布式网络化通讯、程序集中管理、设备状态的实时监控等，就是CPS赛博物理系统在制造企业中最典型的体现。

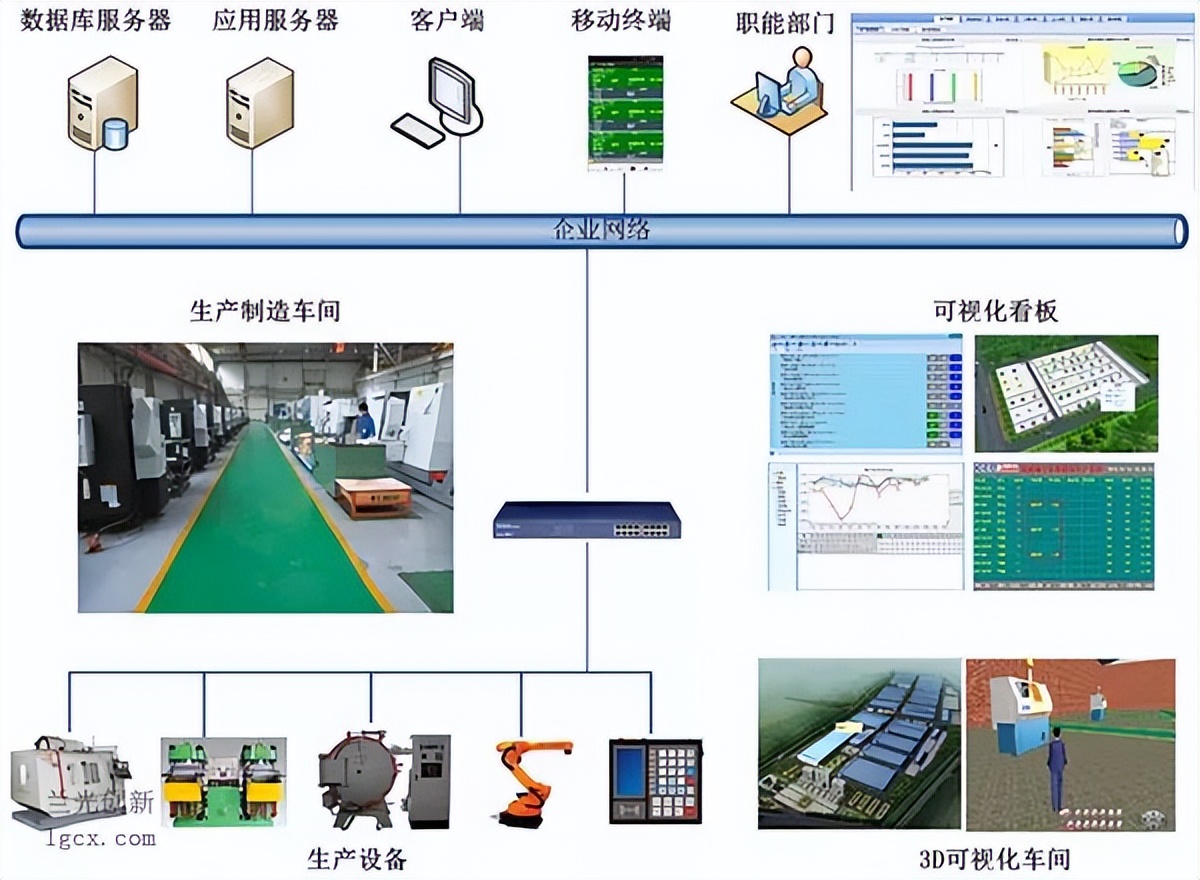

▲DNC/MDC系统架构图

DNC是Distributed Numerical Control的简称，意为分布式数字控制，国内一般统称为机床联网。DNC系统通过一台服务器可实现对所有数控设备的双向并发通讯，支持Fanuc、Siemens、Heidenhain等上百种控制系统，兼容RS232、422、485、TCP/IP、无线等各类通讯方式，具有远程通讯、强制上传等常见功能，将数控设备纳入整个IT系统进行集群化管理。

管理学大师彼得·德鲁克曾经说过“你如果无法度量它，就无法管理它”，我们不仅需要通过DNC解决互联的问题，更需要通过MDC(Manufacturing Data Collection，直译为制造数据采集，俗称为机床监控)解决数据自动采集、透明化、量化管理的问题。

MDC通过一台计算机可以同时自动采集4096台数控设备，兼容数控机床、热处理设备(如熔炼、压铸、热处理、涂装等设备)、机器人、自动化生产线等各类数字化设备，兼容西门子等所有机床控制系统，以及三菱、欧姆龙等各类PLC的设备。

对高端带网卡的机床，可直接采集到机床的实时状态、程序信息、加工件数、转速和进给、报警信息等丰富的信息。并以形象直观的图形化界面进行显示，比如，绿色表示机床正在运行，黄色表示机床开机没干活，灰色表示没开机，红色表示故障，鼠标在机床图形上一点，相关的机床详细信息就全部实时地显示出来，实现对生产过程的透明化、量化管理。

▲MDC-Max设备远程监控界面

如果要实现更逼真的显示效果，可通过3D虚拟技术以立体的形式展现车间、设备、人体模型等，可以实现人体的行走、机床的放大缩小、设备信息的实时显示等各种操作，给用户一个更直观、形象的展现。

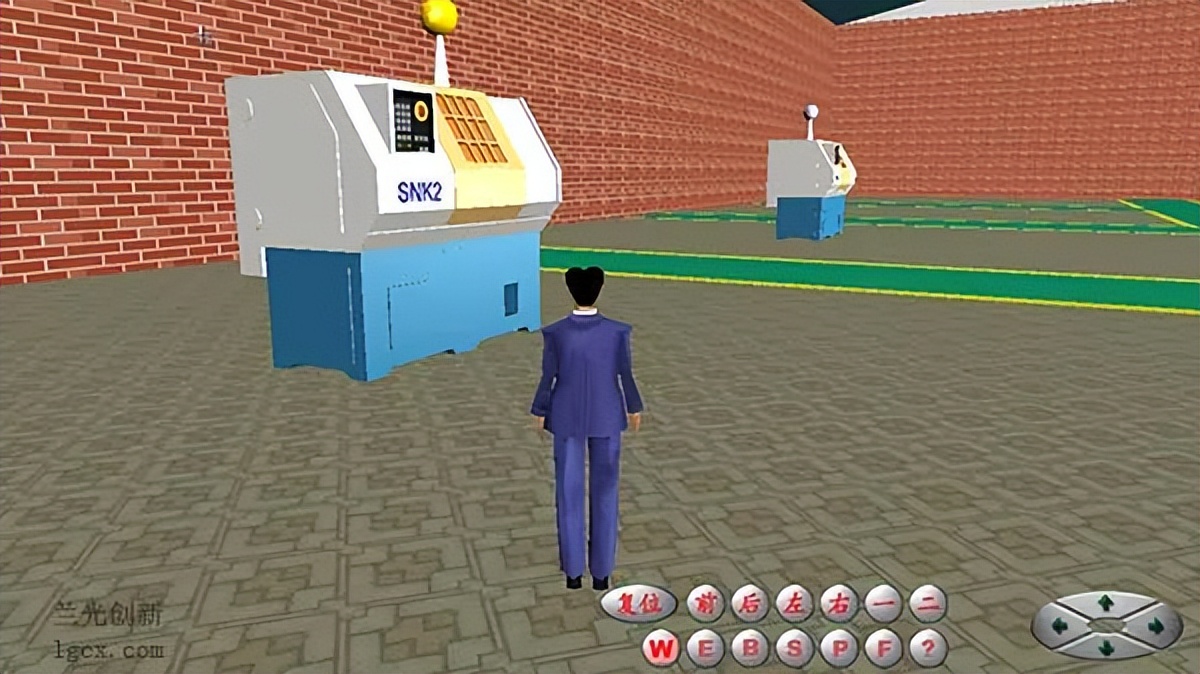

▲兰光3D可视化车间

4

智能生产资源管理

通过对生产资源(物料、刀具、量具、夹具等)进行出入库、查询、盘点、报损、并行准备、切削专家库、统计分析等功能，有效地避免因生产资源的积压与短缺，实现库存的精益化管理，可最大程度地减少因生产资源不足带来的生产延误，也可避免因生产资源的积压造成生产辅助成本的居高不下。

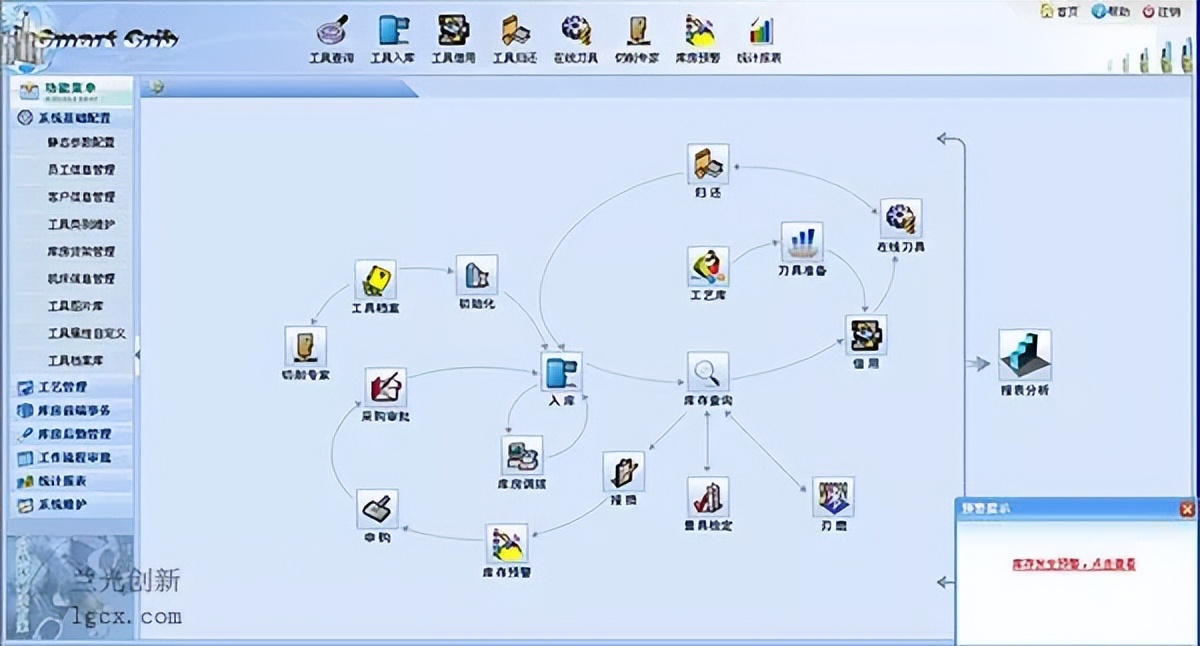

▲兰光刀具管理模块界面

5

智能质量过程管控

除了对生产过程中的质量问题进行及时的处理，分析出规律，减少质量问题的再次发生等技术手段以外，在生产过程中对生产设备的制造过程参数进行实时的采集、及时的干预，也是确保产品质量的一个重要手段。

通过工业互联网的形式对熔炼、压铸、热处理、涂装等数字化设备进行采集与管理，如采集设备基本状态，对各类工艺过程数据进行实时监测、动态预警、过程记录分析等功能，可实现对加工过程实时的、动态的、严格的工艺控制，确保产品生产过程完全受控。

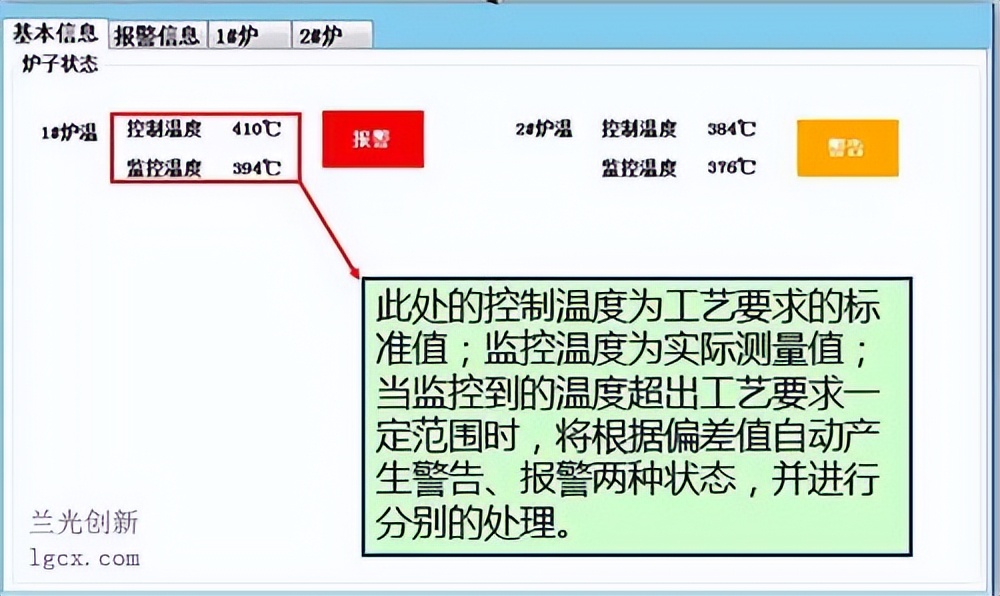

▲对热处理设备生产参数的

实时监控与及时处理

当生产一段时间，质量出现一定的规律时，我们可以通过对工序过程的主要工艺参数与产品质量进行综合分析，为技术人员与管理人员进行工艺改进提供科学、量化的参考数据，在以后的生产过程中，减少不好的参数，确保最优的生产参数，从而保证产品的一致性与稳定性。

6

智能决策支持

在整个生产过程中，系统运行着大量的生产数据以及设备的实时数据，在兰光创新的很多用户里，企业一个车间一年的数据量就高10亿条以上，这是一种真正的工业大数据，这些数据都是企业宝贵的财富。对这些数据进行深入的挖掘与分析，系统自动生成各种直观的统计、分析报表，如计划制订情况、计划执行情况、质量情况、库存情况、设备情况等，可为相关人员决策提供帮助。这种基于大数据分析的决策支持，可以很好地帮助企业实现数字化、网络化、智能化的高效生产模式。

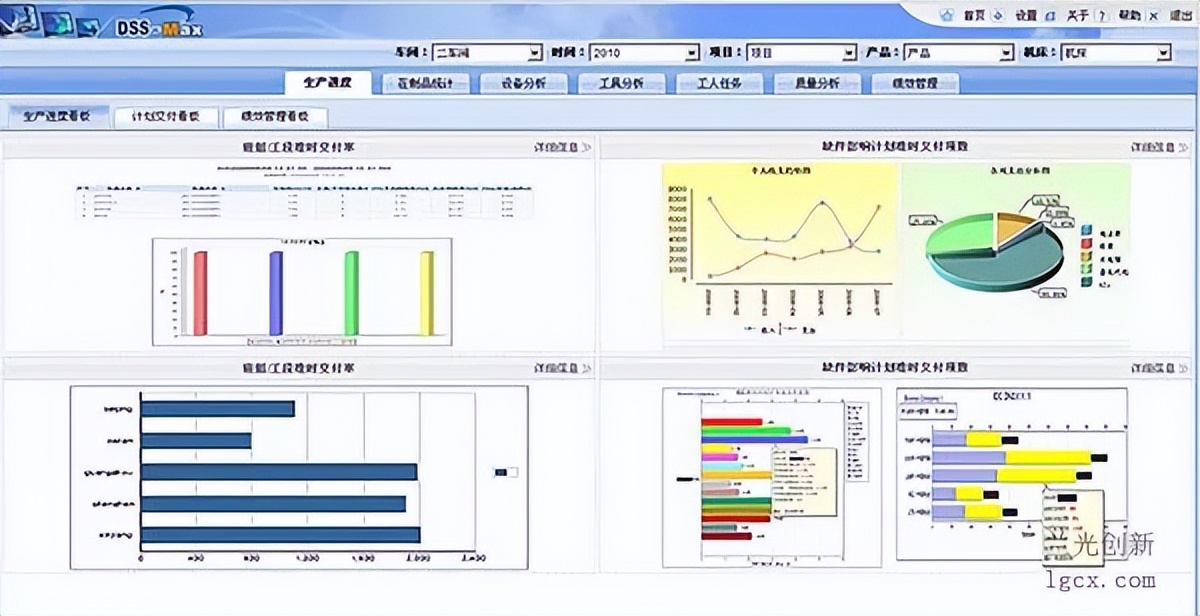

▲基于大数据分析的智能决策支持报表

总之，通过以上6个方面智能的打造，可极大提升企业的计划科学化、生产过程协同化、生产设备与信息化的深度融合，并通过基于大数据分析的决策支持对企业进行透明化、量化的管理，可明显提升企业的生产效率与产品质量，是一种很好的数字化、网络化的智能生产模式。
