智能停车场管理系统分类:

1.按卡种:ID(T1、EM、HID、AWID、LEGID)车场。

2.按功能:在线停车场和脱机停车场。

简要了解智能停车场管理系统

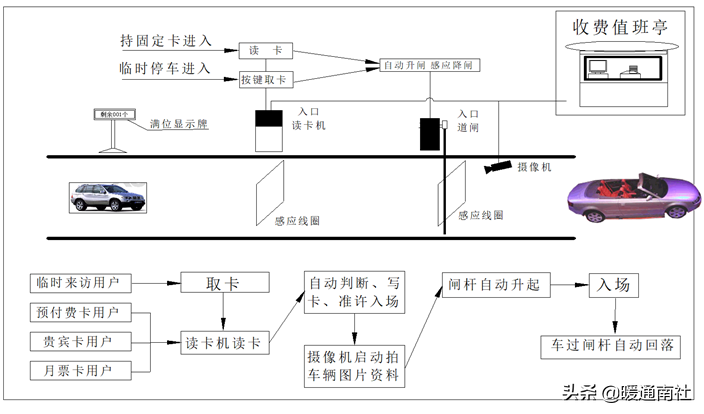

入口停车场示意图:

简要了解智能停车场管理系统

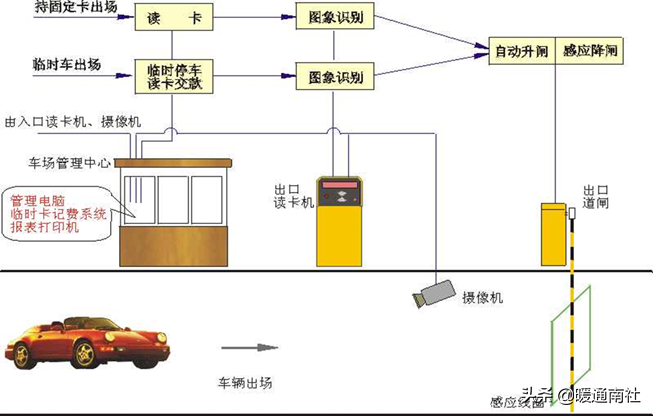

出口停车场示意图:

简要了解智能停车场管理系统

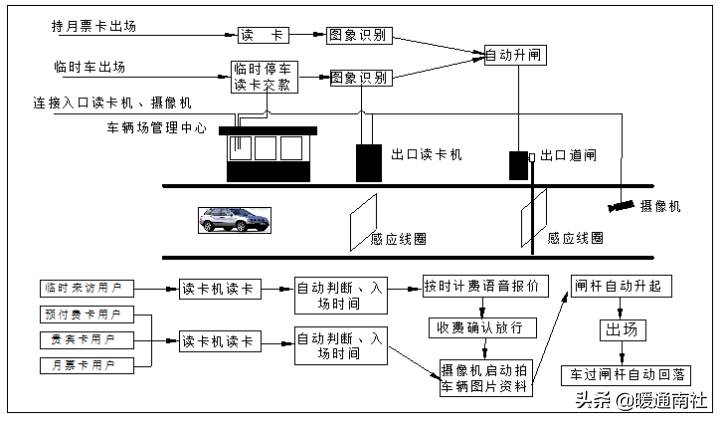

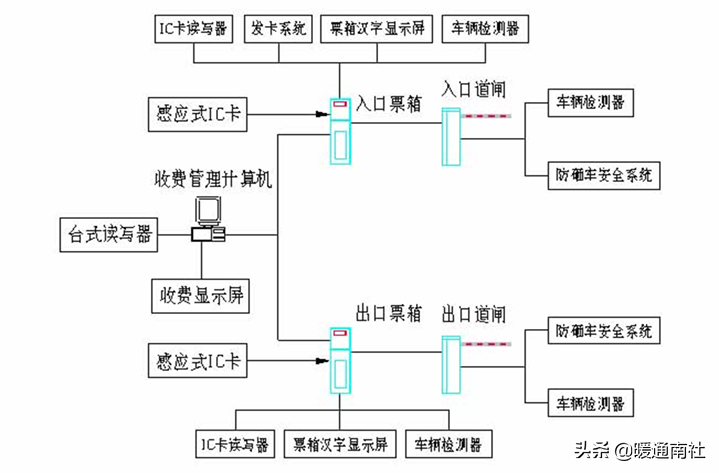

工作流程图:

简要了解智能停车场管理系统

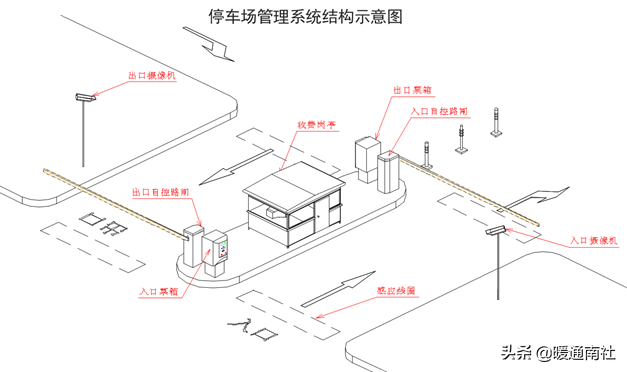

智能停车场管理系统的组成:

1.入口控制票箱、入口道闸、车辆检测器、入口摄像机;

2.出口控制票箱、出口道闸、车辆检测器、出口摄像机;

3.控制中心(发卡器、中心管理电脑和软件);

4.通讯网络(光缆、交换机),距离超过1200米时。

智能停车场管理系统特点:

﹡感应卡具有防水、防磁、防静电、无磨损、高保密度、操作方便、一卡多用等特点。

﹡全中文菜单式操作界面,操作简单、方便。

﹡完善的财务管理功能,自动形成各种报表。

﹡临时车全自动出卡,减少人员操作,自动化程度高。

﹡滚动式LED中文电子显示屏提示,使用户和管理者一目了然。

﹡独特的车牌号录入、显示系统,大大提高停车场防盗措施。

﹡出卡系统存卡量不足自动提示。

﹡车辆入、出全智能逻辑自锁控制系统,严密控制持卡者进、出场的行为符合“一卡一车”的要求。

﹡具有防抬杆、全卸荷、带准确平衡系统的高品质挡车道闸。

﹡高可靠性和适应性的数字式车辆检测系统 。

﹡防砸车装置可保证无论是进场车辆或发生倒车的车辆,只要在闸杆下停留,闸杆就不会落下。

系统主要设备的功能:

A、全自动高可靠智能道闸

(1)起降速度1~6秒可选。

(2)单层栅栏、双层栅栏、直杠、曲杆可选。

(3)可配置地感系统(适应不同车辆)。

(4)电路板内设单片机,可根据用户需要编程或提供接口信号。

(5)装置目前世界领先技术的平衡机构,可使闸杆任意点平衡。

(6)故障时可手动下杆,亦可锁定手动功能。

(7)结构合理,维护方便。

B、核心控制机

(1)可联机运行,也可脱机运行。

(2)对讲帮助功能,可方便车主对有关问题进行咨询。

(3)可对卡的有效性进行自动识别。

(4)结合ID卡读卡技术,实现中距离(30~50公分)不停车收费。

(5)存储容量可高达1000条以上。

C、入口控制机

(1)读到有效卡控制自动道闸自动打开,以提高车辆的通行速度。

(2)有车方可取卡,取卡后方可开闸,杜绝临时车辆不可取卡进场的混乱。

(3)取卡的同时即可完成读卡。

(4)语音提示功能。

(5)中文显示屏多种方式滚动显示自定义的信息。

D、出口控制机

(1)自动计费和扣费,储值卡显示有效期。

(2)读到有效卡控制道闸自动打开。

(3)中文显示屏多种方式滚动显示自定义的信息。

(4)可对临时卡进行自动回收(可选)。

(5)短时停车免费功能。

(6)收费标准可以任意加载时间、任意金额,突破了传统收费模式。

E、系统监控、管理软件

(1)具有两级操作权限控制(管理员和操作员)。

(2)对进出停车场的车辆进行自动统计。

(3)财务核算和报表输出功能。

(4)数据库管理和数据库日常维护功能。

(5)对不同车型的车辆,执行不同的收费标准。

(6)图象对比识别功能。

(7)可实现计算机对出入口自动道闸的开闸放行进行控制。

停车场管理系统的收费:

一.收费体制:

对停车场智能管理系统采用以下三种收费体制:

(1)按期进行收费:以时间段确定具体收费(如月卡)。

(2)按实际停放时间进行收费:如临时卡。

(3)免费:对进入停车场的贵宾,特殊用户或停车时间少于一定时间的车辆实行免费停车。

二.计费/收费方式

对非接触式IC卡,计费通过出口控制机(或临时卡读写器)来实现,而对ID卡则通过核心控制板来计费,其收费方式如下:

(1)对期卡车:定期交费,在规定的有效期内,无限次出入;

(2)对临时卡:采用自动计费,管理员人工收费的方式;

(3)对特殊车辆或停车时间不超过一定时间(如15分钟)实行免费停车;

(4)对储值卡车:实行全自动收费方式。

三.收费标准

由于停车场管理系统设计思想上的先进性、可靠性、灵活性,需要投资管理者凭授权在软件中进行设置调整,一般来说有以下几种:

按月租用:有效期内无限次出入;

预付款:享受优惠,按停车时间扣费;

现金收费:按停车时间缴费出场。

具体收费计算方式如下:

(1)超过基本收费时间;(2)超过跨段时间;(3)跨过一天;(4)跨循环段;(5)跨过24小时;(6)免费时间内。

简要了解智能停车场管理系统

简要了解智能停车场管理系统

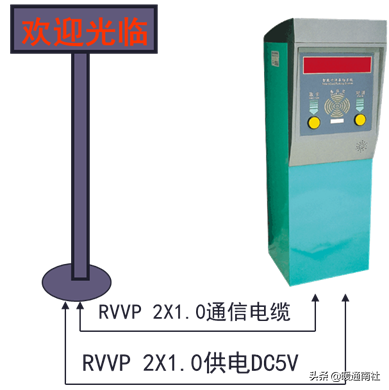

入口LED车位显示屏安装接线图:

简要了解智能停车场管理系统

入口LED车位引导显示屏安装如上图:LED车位引导显示屏用来指导进入停车场用户方便找到自已的停车位置,安装在停车场入口票箱明显处,用户读卡LED显示屏即显示该卡所停的位置。

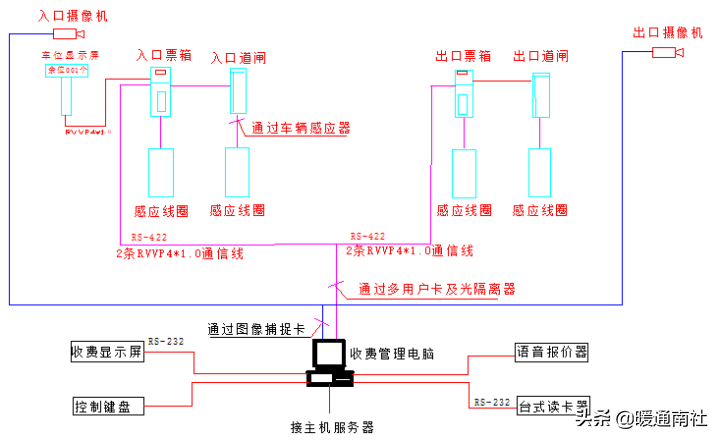

停车场系统接线图:

简要了解智能停车场管理系统

简要了解智能停车场管理系统

简要了解智能停车场管理系统

入口LED车位显示屏安装接线图:

简要了解智能停车场管理系统

入口LED车位显示屏安装如上图,LED车位显示屏用来显示停车场剩余车位数量,空余时间还可以发布广告等,安装在停车场入口明显处或街道旁边,让将要进入停车场的人员及时了解停车场剩余车位情况。

注:网络版LED车位显示屏安装是车位显示屏2条线全部连接到服务器,1条通信1条接AC220V电源。

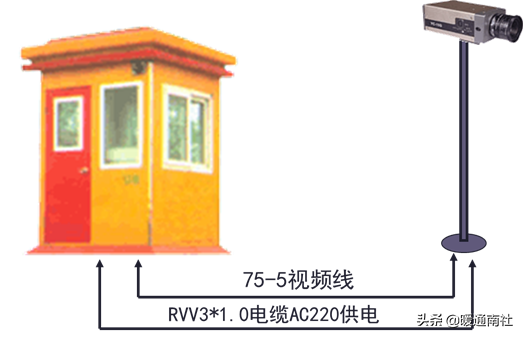

摄像机的安装接线图:

简要了解智能停车场管理系统

1、视频线一端接摄像机一端接电脑图像捕捉卡端口。

2、出入口摄像机安装要求如上图所示,安装在出入口车道上,一般安装在路闸机后面,车到出入口时被路闸机档住,这个时候摄像机以能看清楚车牌的距离为佳。

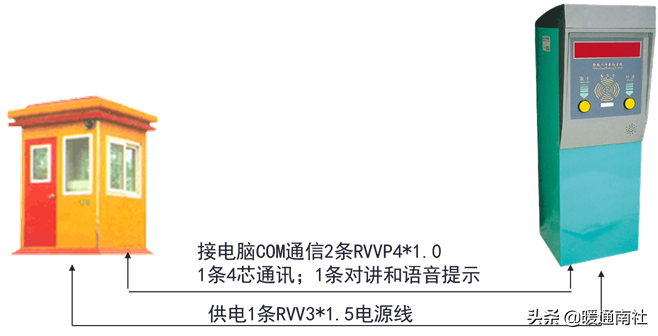

入口票箱安装接线示意图:

简要了解智能停车场管理系统

收费亭到入口票箱采用工业标准全双功通讯模式,通过光电隔离器转换最远距离可达5KM。

出口票箱安装接线示意图:

简要了解智能停车场管理系统

1、收费亭到出口票箱采用工业标准全双功通讯模式,通过光电隔离器转换最远距离可达5KM。

2、出口票箱应安装在靠近收费亭旁边,尽可能临时车收费时值班人员不用走出收费亭,这样便于管理临时车收费。

3、收费金额显示屏通信线连接在票箱显示屏通信线上,这样并联在一起,目的是减少占用计算机COM和系统资源。一般情况下,收费显示可以让顾客看票箱显示屏上显示的收费金额,也可以外接一块类似票箱LED中文显示屏放置在收费电脑旁边,显示收费金额。

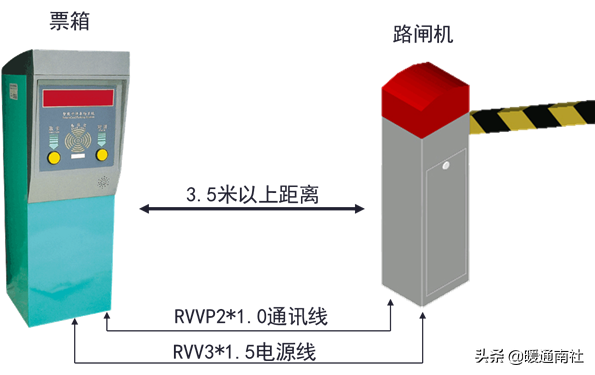

出入口票箱到闸机设备安装接线图:

简要了解智能停车场管理系统

票箱与路闸机之间的连接方法如上图,票箱到路闸机的安装距离应不少于3.5米以上,(提示:汽车驾驶窗到汽车最前端距离测试一般小汽车在2米左右,如果有长头车,如大卡车,距离应再放长一些,防止驾驶员在读卡时,车头已开至路闸机底下或碰到了它。)

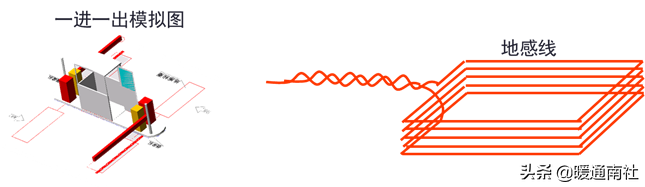

安全岛管理预埋地感安装示意图:

简要了解智能停车场管理系统

简要了解智能停车场管理系统

1、票箱到路闸机2条PVC或镀锌管。

2、票箱和路闸机都有一个地感,安装时要求从票箱和路闸机安装位置预留一条PVC管到安全岛旁边,方便日后安装地感线。

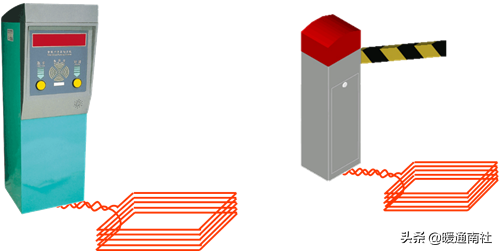

票箱路闸机地感线安装示意图:

简要了解智能停车场管理系统

地感线为高温镀银线,用切割切宽为5mm深度为5-10CM,地感线要求离地面约2CM左右,不宜露出地面,布好线用水泥沙子填充好即可。
